KLAPPEN

elastomerisch


SBE Absperrklappe • elastomerisch dichtend

  • WAFER oder LUG
  • Gehäuse Stahlguss: 1.0619 (WCB, pulverbeschichtet RAL 5005 Signalblau)
  • Gehäuse Edelstahlguss: 1.4408
  • Auskleidungen wahlweise: EPDM, FPM (VITON®), NBR; VMQ (Silikon) oder SBR
  • Scheibe/Welle einteilig, wahlweise: PFA-ummantelt, PFA-AS-ummantelt (anti-statisch) oder massiv Duplex (1.4462)
  • Baulänge nach EN 558-1 FTF 20
  • DN40-300, PN10-16  (DN350-800 auf Anfrage)

» SBE PDF

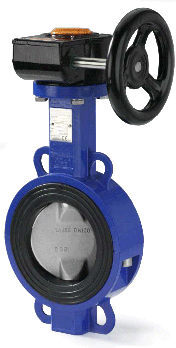

Zweiteiliges Gehäuse, zum Einbau als Zwischenflanschklappe in WAFER-Ausführung oder als Endklappe in LUG-Ausführung. Robuste,  kompakte Konstruktion, kleine Einbaumaße. Hysteresefreie Regelcharakteristik durch einteilige Scheibe/Welle mit polierter  Scheibendichtleiste. Optional mit Rasterhebel, Handgetriebe oder Drehantrieb, doppelt oder  einfachwirkend. Niedrige Drehmomente, hoher Kv-Wert. ISO-Flansch nach DIN-ISO 5211 zum Aufbau eines Antriebes. DIN/ANSI-Flanschanschlüsse. Durch breite, O-Ring-förmige  Dichtleisten keine zusätzlichen Flanschdichtungen nötig. Absolut gasdicht über den gesamten Druck- und  Temperatur-bereich. Hohe Betriebssicherheit durch breite Auswahl von hochwertigen Werkstoffqualitäten. Wartungsfreier Betrieb, TA-Luft-Zertifikat nach VDI 2440, CE-Konformität nach DGRL, Spezialwerkstoffe auf Anfrage.






BVKI / BLKI Absperrklappe • elastomerisch

  • BVKI: WAFER
  • BLKI: LUG
  • Gehäuse wahlweise:
  • Grauguss GS400/GGG40 pulverbeschichtet RAL 5009,
  • Stahlguss 1.0619 pulverbeschichtet RAL 9005,
  • Edelstahlguss 1.4408,
  • Alu-Bronze oder Aluminium pulverbeschichtet RAL 7024
  • Optional RAL 1018-Lackierung für Gasrohrleitungen
  • Auskleidungen wahlweise:NBR, BUNA®, EPDM, EPDM HT, FKM, VITON®, CR, NEOPRENE®, NR (Natural Rubber), Silikon
  • Scheibe wahlweise (nennweitenabhängig): Schmiedestahl 1.0432, Grauguss GS400/GGG 40, Edelstahlguss 1.4408, Alu-Bronze
  • Baulänge nach EN 558-1 FTF 20
  • DN40-500, PN16,  DN600-800, PN10

» BVKI PDF


Einteiliges Gehäuse, zum Einbau als Zwischenflanschklappe in WAFER-Ausführung oder als Endklappe in LUG-Ausführung, ISO-Flansch nach DIN-ISO 5211 zum Aufbau eines Antriebes, ausblassichere Welle, DIN/ANSI-Flanschanschlüsse, TA-Luft-Zertifikat nach VDI 2440, DVGW-Zulassung, CE-Konformität nach DGRL.
